BE-IIS HAT++
GMSL2-Kamera-HAT für Raspberry Pi
In Entwicklung
GMSL2 ermöglicht schnelle Kameraverbindungen über ein einziges Automotive-Kabel. Dadurch können Bildsensoren räumlich von der Verarbeitungseinheit getrennt angeordnet werden.

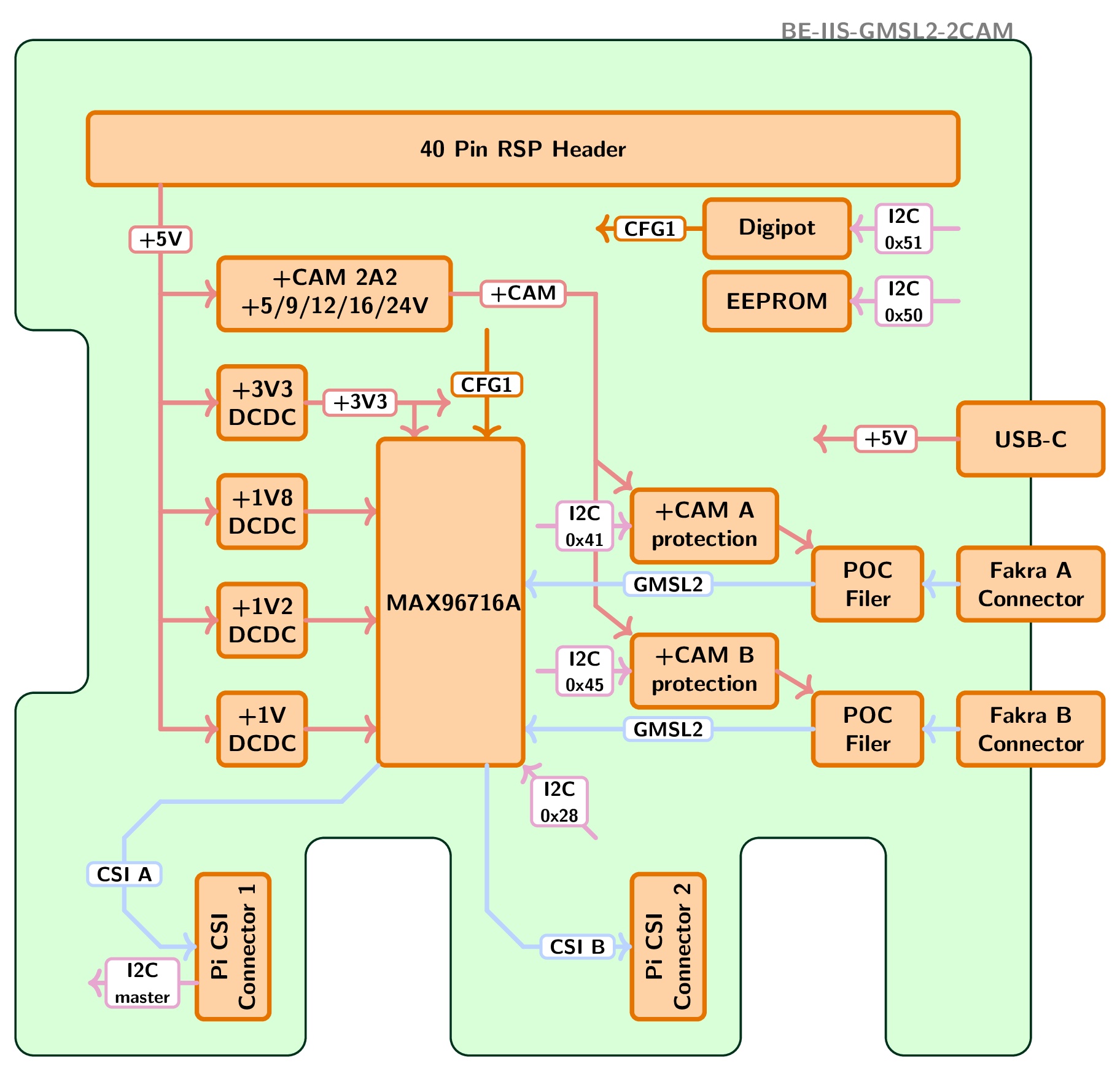

Dieses HAT ermöglicht den Anschluss von zwei GMSL2-Kameras an einen Raspberry Pi. Dafür werden ein dedizierter GMSL2-Deserializer und ein CSI-2-Videoausgang verwendet.
Quick Facts
Order Code
BE-IIS-GMSL2-2CAM
BE-IIS-GMSL2-2CAM
Revision
A
A
Status
In Entwicklung
In Entwicklung
Overlay
BE-IIS-GMSL2-2CAM-I
BE-IIS-GMSL2-2CAM-I
Key Features
- Zwei GMSL2-Kameraeingänge
- MAX96716 GMSL2-Deserializer
- Kompatibel mit der Raspberry-Pi-CSI-Schnittstelle
- Betrieb als einzelnes oder duales HAT
- Mehrere Versorgungsspannungen für Kameras
- PoC-Filter und Schutzbeschaltung
- Rosenberger-FAKRA-Steckverbinder
- RoHS-konform
- Qualitätsbauteile etablierter Hersteller
Applications
- Evaluierung von GMSL2-Kameras
- Prototyping von Automotive-Kameras
- Evaluierung industrieller Bildverarbeitung
- Raspberry-Pi-basierte Videoerfassung
- Inbetriebnahme von Sensoren und Bildsensoren
- Ausbildung und Laboreinsatz
- Evaluierung von Stereokameras
Raspberry Pi Compatibility
| Model | 32-bit | 64-bit |
|---|---|---|
| Raspberry Pi 2 | ✕ | ✕ |
| Raspberry Pi 3 | ✕ | ✕ |
| Raspberry Pi 4 | ✕ | ✕ |
| Raspberry Pi 5 | ✓ | ✓ |
| Raspberry Pi Zero | ✕ | ✕ |
| Raspberry Pi Zero 2 W | ✕ | ✕ |
Die Kompatibilität hängt vom installierten Betriebssystem, der Kernel-Version und den aktivierten Schnittstellen ab.
HAT Compatibility Level
| Level | Description | Configuration |
|---|---|---|
| HAT | Standard Raspberry Pi HAT behaviour | Standard-Raspberry-Pi-HAT-Formfaktor |
| HAT+ | Raspberry Pi HAT+ auto-detection mechanism | HAT+-EEPROM bestückt; Anbindung an die I²C-Schnittstelle des CSI-Steckverbinders |
| HAT++ | BE-IIS stackability and full board detection concept | Die HAT++-Stack-Erkennung ist nicht implementiert; das Board ist für den gemeinsamen Betrieb mit HAT++-Boards ausgelegt |
