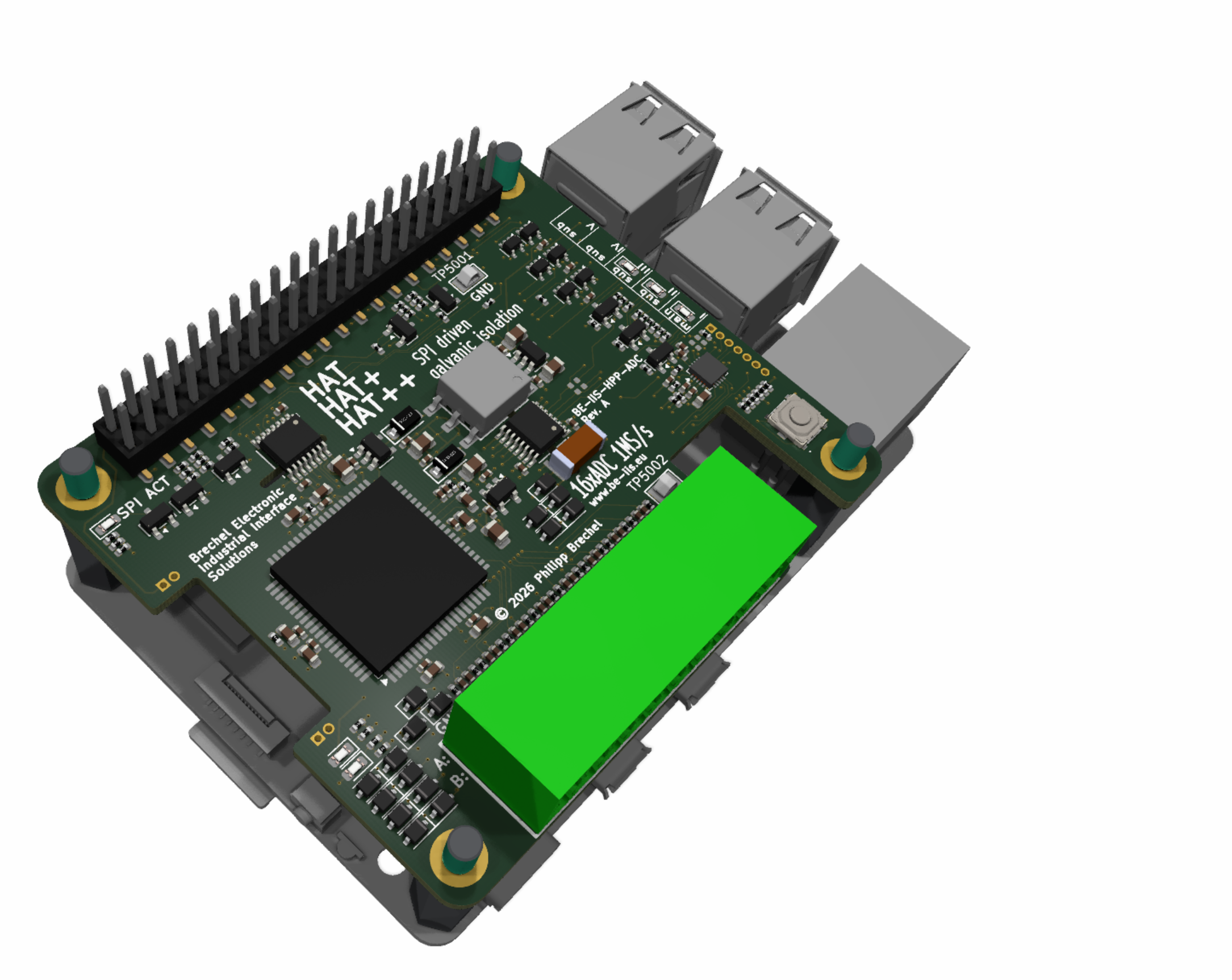

16-Kanal isoliertes ±10-V-ADC-HAT

Dieses HAT ist als offene Raspberry-Pi-Messplattform gedacht, nicht als geschlossener Datenlogger. Es kombiniert den TI ADS8686S mit mehreren industrieüblichen Spannungseingängen, lokaler Datenspeicherung, Netzwerk, Triggerung und eigener Software auf dem Raspberry Pi.

Was wird geprüft?

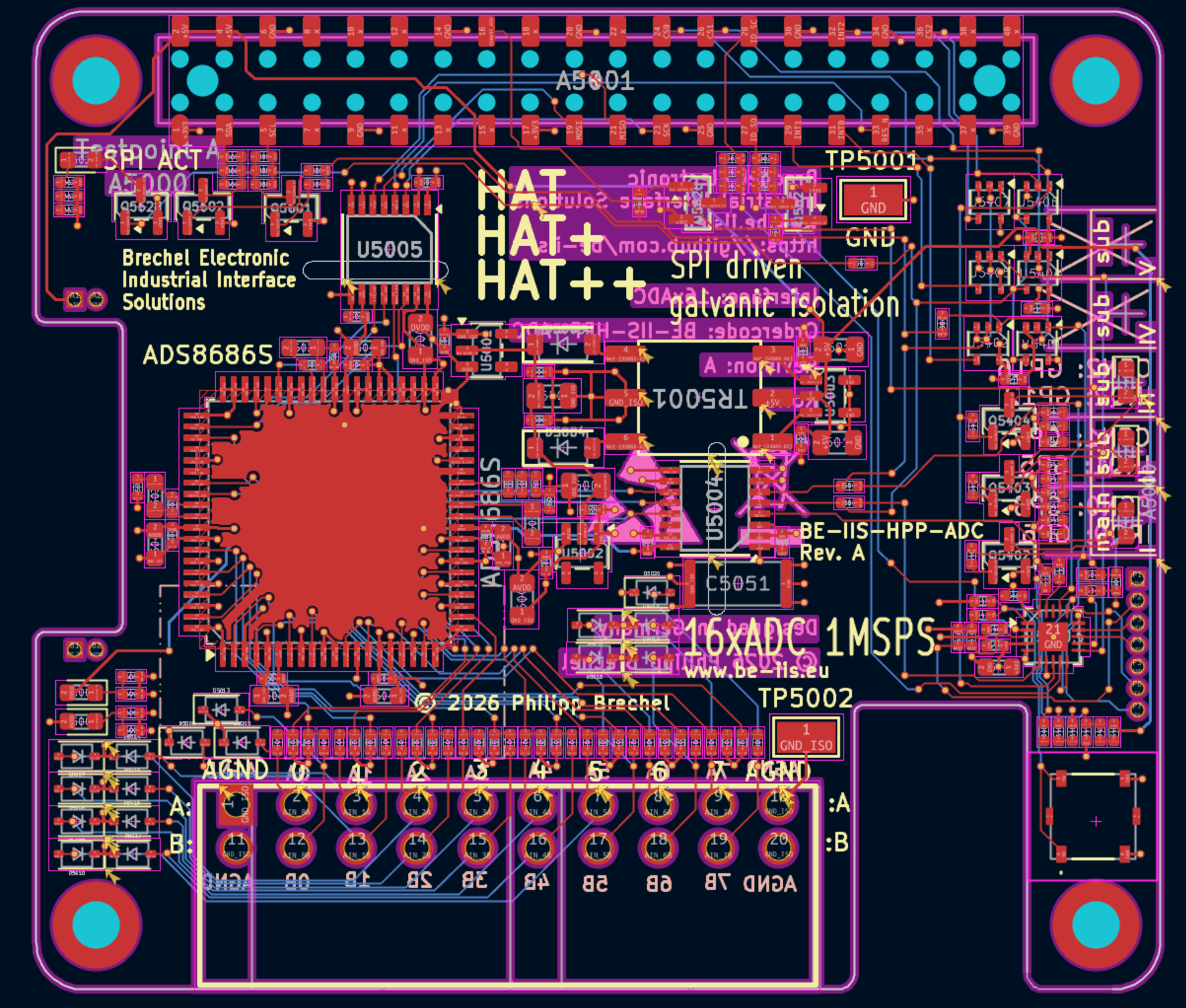

Dieses Review umfasst die erste Hardware-Revision des ADC-HATs, insbesondere:

• Schutzbeschaltung, Filterung und Verarbeitung der ±10-V-Eingangssignale
• Referenz, Regler und Entkopplung der Spannungsversorgungen
• Isolationsgrenze und Massekonzept
• Raspberry-Pi-SPI sowie CONVST- und BUSY-Schnittstelle
• Steckerbelegung und praktische Verwendung in industriellen Messaufbauten

Software, Treiber und Gehäuse sind nicht Bestandteil dieses Reviews.

Umfang des Reviews

Bitte meldet funktionale Fehler, Abweichungen von Anforderungen oder Empfehlungen im ADS8686S-Datenblatt sowie klar sinnvolle Verbesserungen.

Die erste Person, die einen bestätigten funktionalen Hardwarefehler in diesem HAT findet, erhält eines kostenlos. Ein qualifizierender Fehler muss die vorgesehene Funktion verhindern oder gegen eine Datenblatt-Spezifikation beziehungsweise -Empfehlung verstoßen.

Konkrete Fragen

Besonders interessiert mich Feedback zu folgenden Punkten:

• Ist die Eingangsschutzbeschaltung für reale ±10-V-Signale geeignet?
• Habe ich Anforderungen aus dem ADS8686S-Datenblatt übersehen?
• Ist die Führung von isolierter Masse und Referenzmasse schlüssig?
• Wären eine andere Triggerung, Synchronisierung oder Steckeranordnung sinnvoll?
