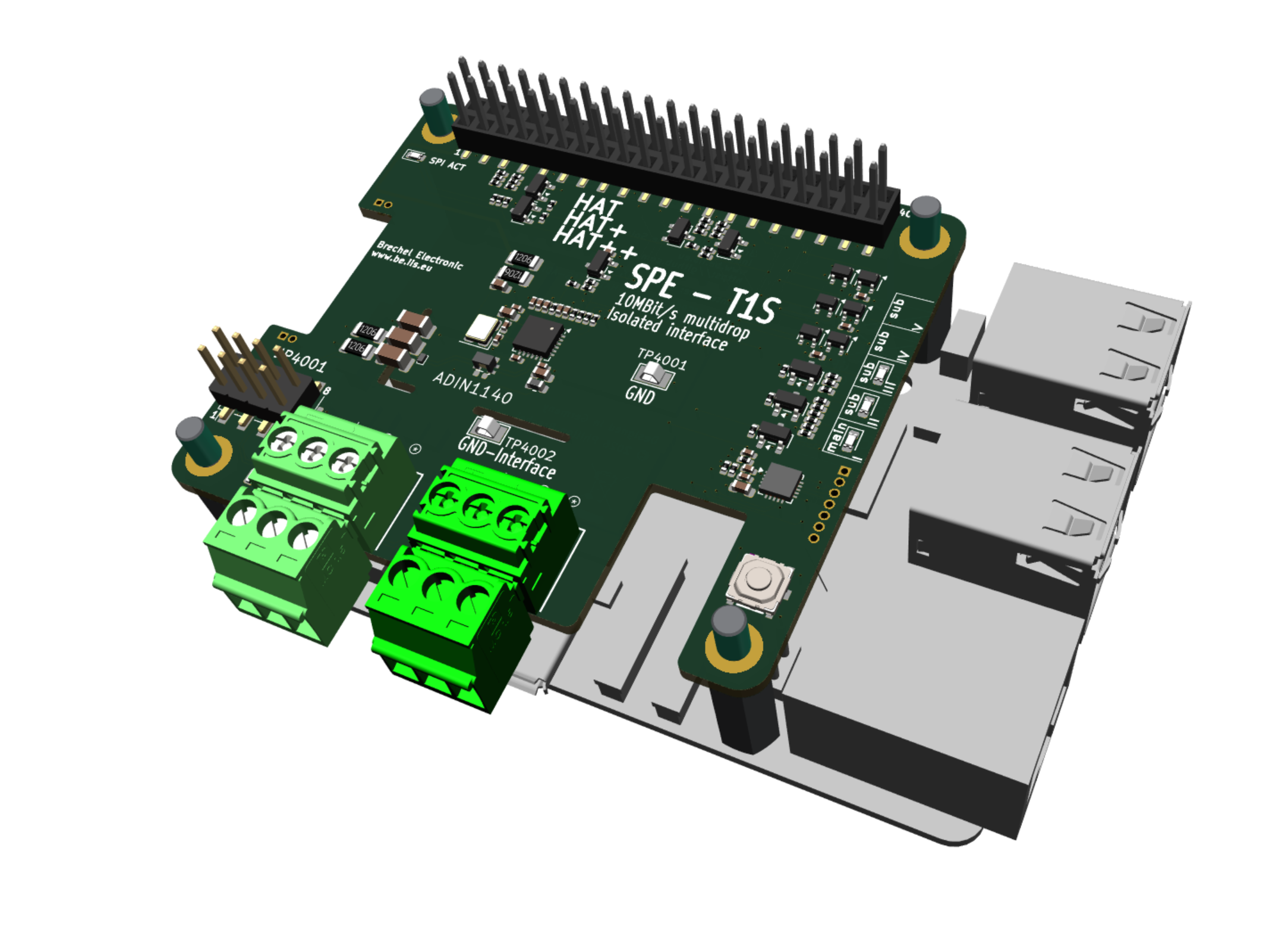

10BASE-T1S MAC-PHY HAT

Dieses HAT bringt 10BASE-T1S Ethernet direkt an den Raspberry Pi. Grundlage ist der ADIN1140 von Analog Devices – ein Single-Port-MAC-PHY mit integriertem Ethernet-MAC und PHY.

Im Unterschied zu klassischem Ethernet verwendet 10BASE-T1S ein verdrilltes Aderpaar als gemeinsamen Multidrop-Bus. Das HAT unterstützt sowohl CSMA/CD als auch PLCA und ermöglicht damit auf einem korrekt konfigurierten Multidrop-Netz einen deterministischen Buszugriff.

Was wird geprüft?

Dieses Review umfasst die erste Hardware-Revision des ADIN1140-basierten T1S-HATs, insbesondere:

• Spannungsversorgung, Abblockung und 25-MHz-Taktschaltung des ADIN1140
• SPI-, IRQ- und Raspberry-Pi-GPIO-Schnittstelle
• 10BASE-T1S-Kopplung, Gleichtaktdrossel und ESD-Schutz
• schaltbare, geteilte 100-Ω-Terminierung sowie Schirm-/Bezugskonzept
• Steckeranordnung für praktische Multidrop-Installationen

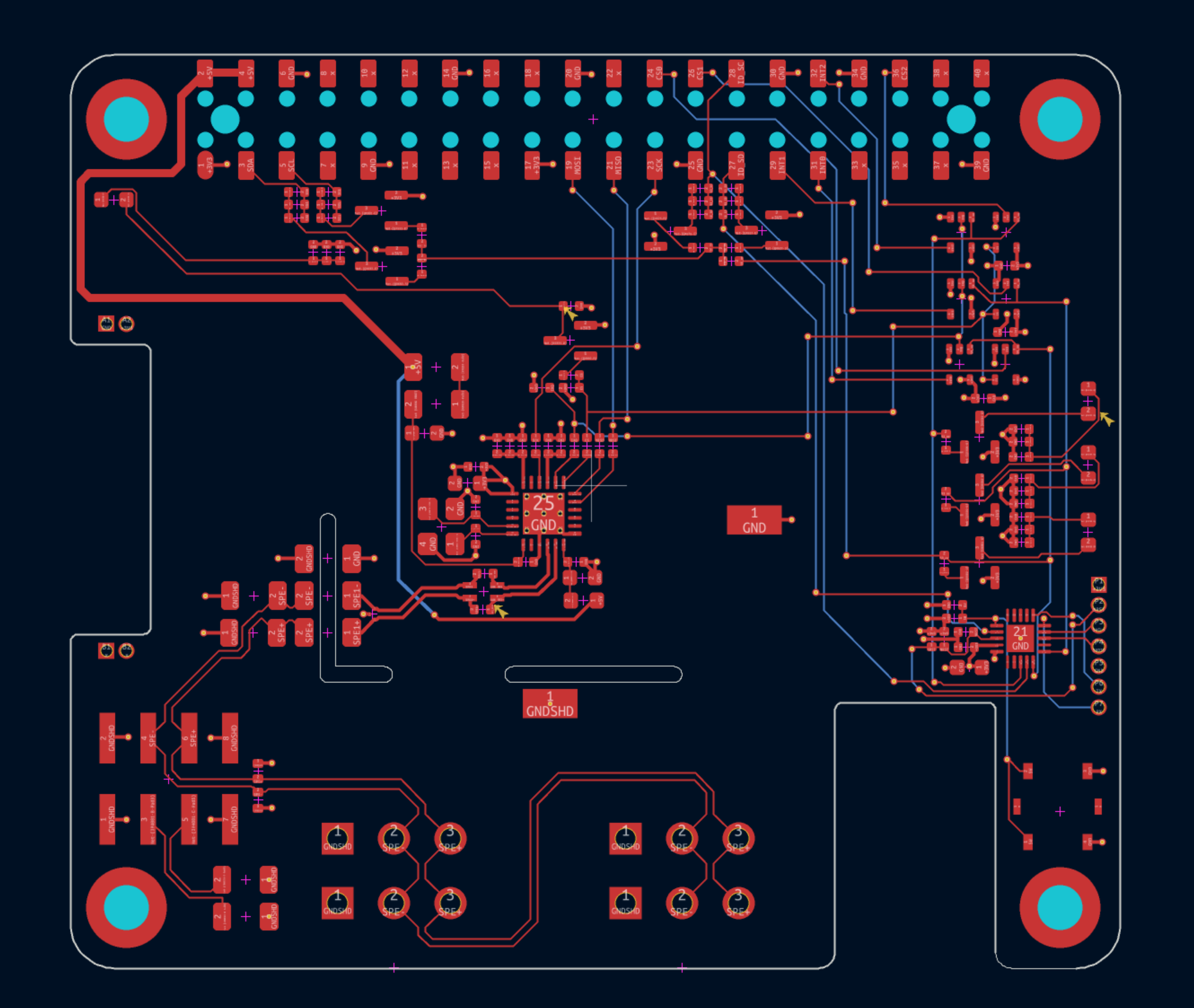

• EMV-relevante Punkte in Schaltplan und Layout

Software, Linux-Device-Tree-Integration und Gehäuse sind nicht Teil dieses Reviews.

Umfang des Reviews

Bitte meldet funktionale Fehler, Verletzungen der Anforderungen und Empfehlungen aus dem ADIN1140-Datenblatt sowie klar sinnvolle Verbesserungen.

Die erste Person, die einen bestätigten funktionalen Hardwarefehler in diesem HAT findet, erhält ein Exemplar kostenlos. Ein qualifizierender Fehler muss die vorgesehene Funktion verhindern oder gegen eine Datenblatt-Spezifikation bzw. -Empfehlung verstoßen.

Konkrete Fragen

Besonders freue ich mich über Rückmeldung zu:

• Sind T1S-Kopplung und schaltbare geteilte Terminierung für Multidrop-Installationen korrekt?
• Habe ich verpflichtende Anforderungen an Versorgung, Takt oder SPI des ADIN1140 übersehen?
• Ist das Konzept aus Gleichtaktdrossel, ESD-Schutz und Schirm-/Bezugspotenzial stimmig?
• Würdet ihr bei industriellen Installationen eine andere Stecker-, Terminierungs- oder Diagnosemöglichkeit erwarten?
