BE-IIS HAT++

Galvanisch isoliertes 10BASE-T1S Industrial-Ethernet-HAT++ für Raspberry Pi

Active

Dokumentation Datenblatt Schaltplan 3D-Modell Layout GitHub Installer RoHS-Zertifikat

10BASE-T1S-Ethernet-Schnittstelle für Raspberry Pi mit 10 Mbit/s Datenrate über ein einzelnes verdrilltes Adernpaar. Die Multidrop-Referenztopologie unterstützt mindestens acht Knoten auf einer Buslänge von mindestens 25 m.

Der ADIN1140 MAC-PHY von Analog Devices verbindet die SPI-Hostschnittstelle mit dem kapazitiv gekoppelten SPE-Bus. Die HAT++-Instanzauswahl legt die Chip-Select- und Interrupt-Verbindungen für den gemeinsamen Betrieb mit weiteren BE-IIS-Schnittstellenboards fest.

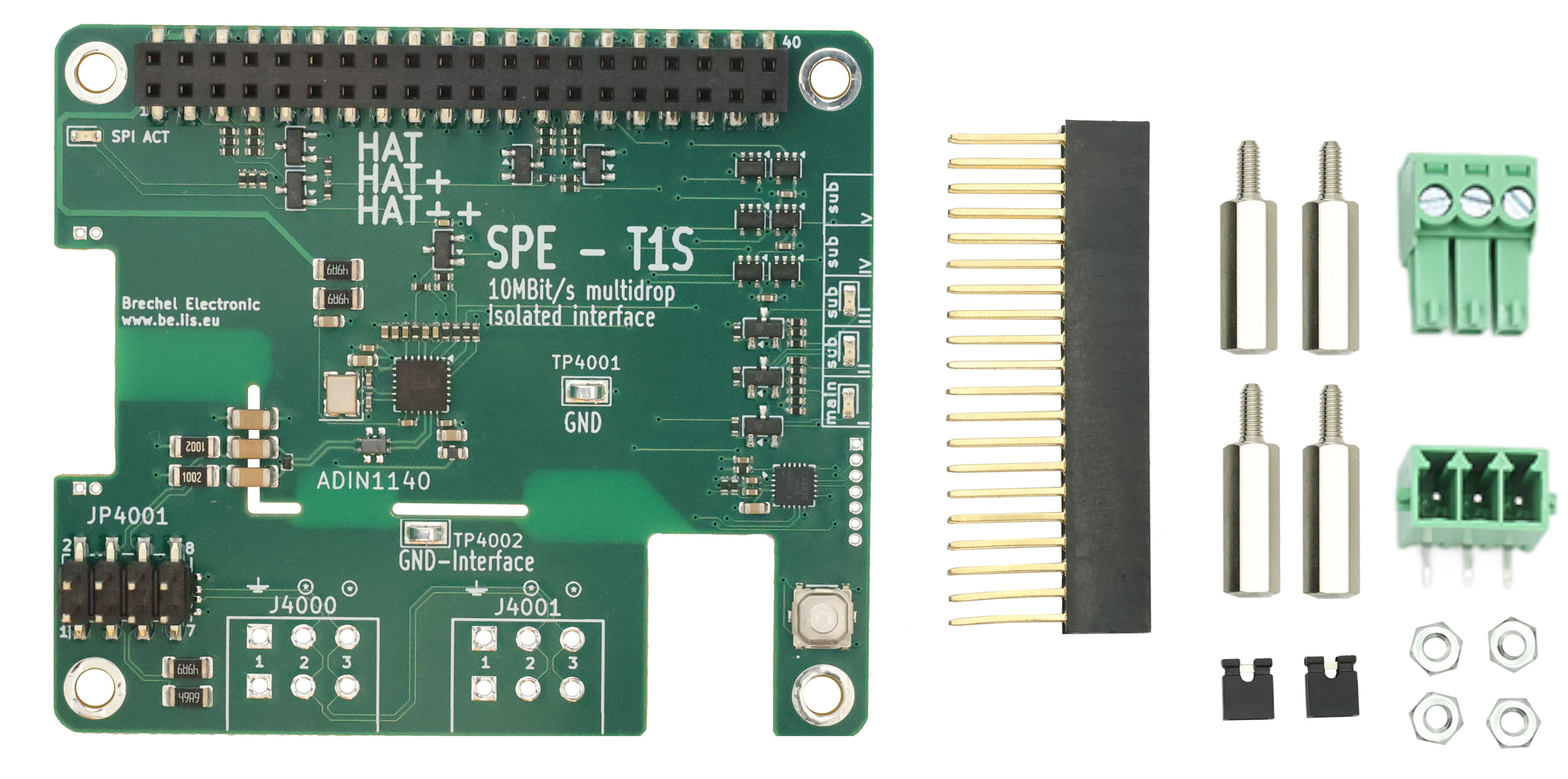

Galvanisch isoliertes 10BASE-T1S Industrial-Ethernet-HAT++ für Raspberry Pi

Bestellen oder anfragen

Angebot wird geladen …

Auf einen Blick

Bestellcode
BE-IIS-HPP-T1S-ADI

Revision
A

Status
Active

Overlay
BE-IIS-HPP-T1S-ADI-I

Eigenschaften

10BASE-T1S gemäß IEEE 802.3cg
ADIN1140 10BASE-T1S MAC-PHY
Kapazitiv gekoppeltes MDI

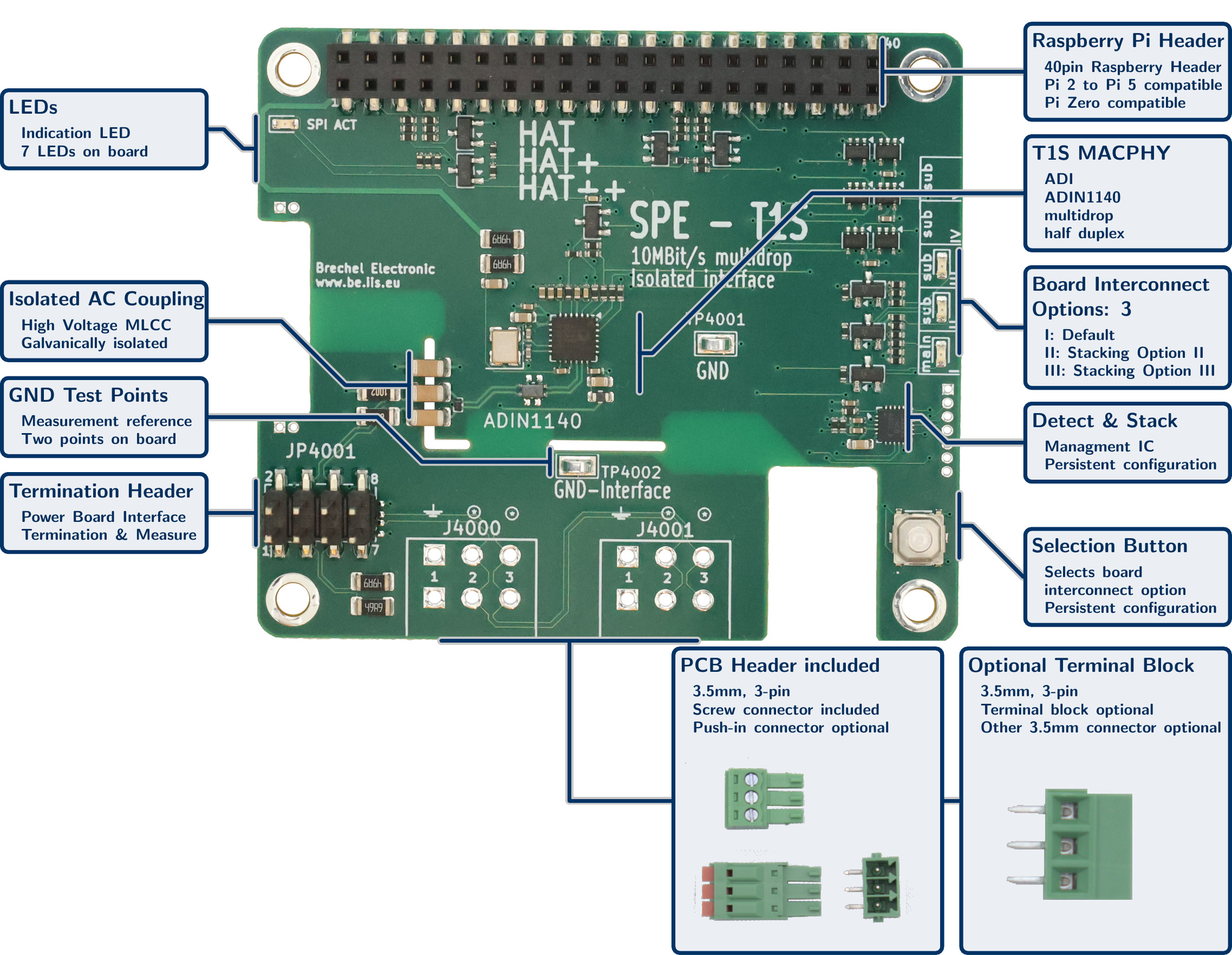

40-polige Schnittstelle für Raspberry Pi
Stapelbares HAT (BE-IIS-HAT++)
Konfigurierbare CS- und IRQ-Zuordnung
Schnittstelle für ein externes PoSPE-Modul
Schraubklemme oder steckbarer Anschluss
25-MHz-Referenzquarz
3,3-V- und 5-V-Versorgung über den Host

Produktbeschreibung

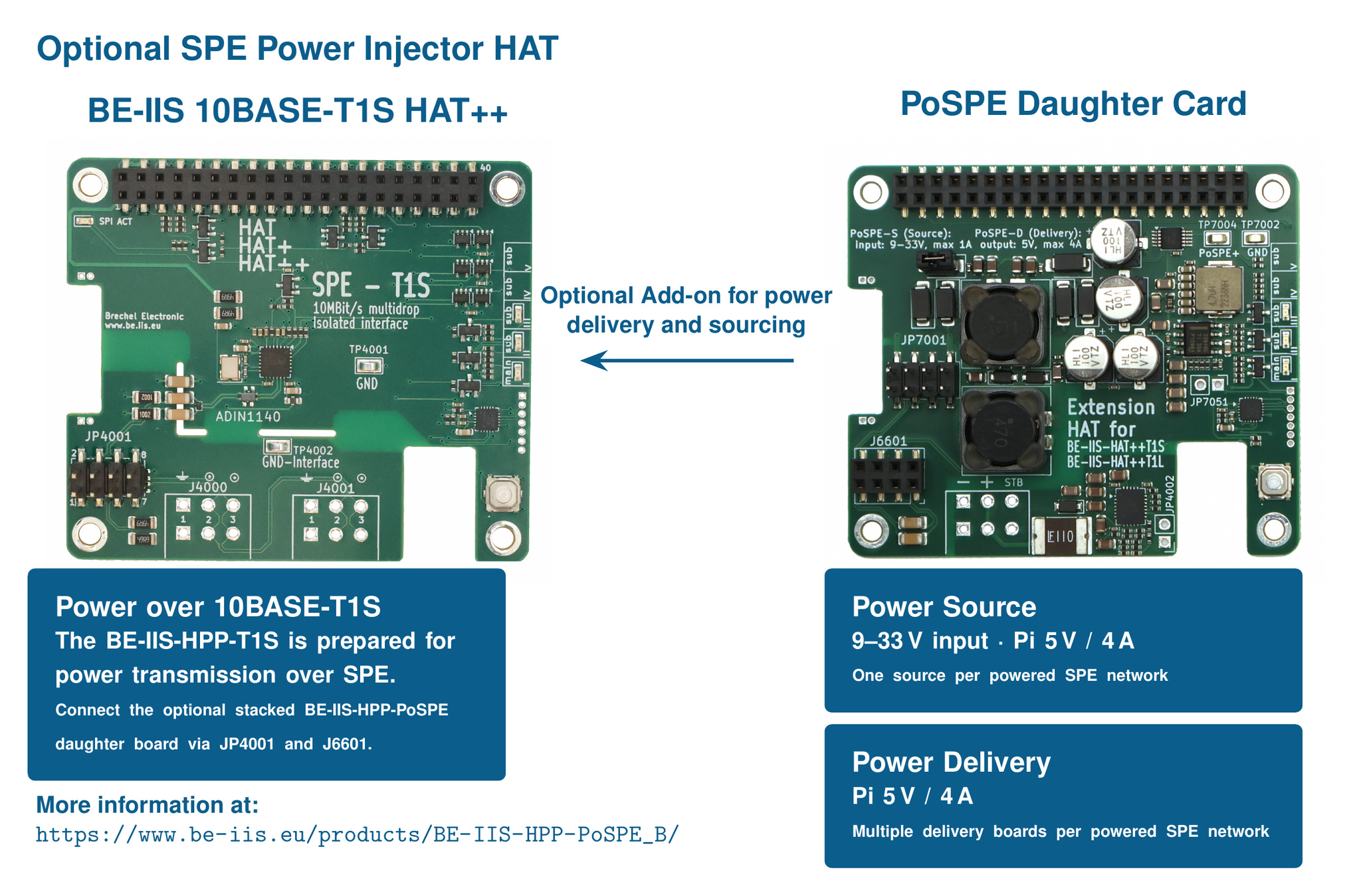

Das HAT verbindet einen Raspberry Pi mit einem gemeinsam genutzten 10BASE-T1S-Bus. Zwei parallel geschaltete SPE-Steckverbinder ermöglichen den Busanschluss; für Endknoten lässt sich die Terminierung über Jumper zuschalten.

Der 40-polige Header führt die SPI-Schnittstelle, Steuersignale und die Stromversorgung.
